可靠檢測低至 0.3 ml/min 的體積流量：全球最小的齒輪流量計獲得了“測試和測量技術”類大獎
測量濃度小于水的介質的最小流量
2022年最佳行業獎表彰了24個不同類別的創新，這些創新被認為是行業的開創性創新。在測量和測試技術方面，一位參與者——盡管體積很小——能夠戰勝所有“大”競爭對手：來自KRACHT的世界上最小的齒輪式流量計。迄今為止，還沒有類似的測量設備，例如用于測試噴油器的測試臺上的設備，能夠可靠且可重復地測量如此低的流量。低粘度介質是一個特殊的挑戰。KRACHT是一家專業的中型流體測量技術公司，也是流量測量技術領域的世界市場領導者。它現在因其特殊的微型流量計而被認可，它可以非常精確地確定體積流量(小于0.5毫升–即每分鐘三滴)。因此，這種微流量計現在可以以四倍的速度測試噴油器。
在 2022 年最佳行業獎中，對具有行業指導性意義的 24 個不同獎項的創新成果進行了表彰。
來源： Vogel Communications Group GmbH & Co. KG
該公司原本的開發目標在于設計一款齒輪流量計，即使是粘度為 1 mm²/s、最小體積流量為 0.5 ml/min 的介質也能夠可靠測量。為了實現這一目標，KRACHT 的專家選用抗腐蝕性極高的不銹鋼作為材質，并從根本上改造了所有功能相關的部件：齒輪幾何結構和齒輪設計均采用最高精度等級的特殊滾珠軸承進行了優化。這對于滿足密封性的嚴格要求以及確保測量機構平穩運行是必要的。
該獎項表彰了 KRACHT 對開發和創新的持續高度投入。
來源： KRACHT GmbH
需要特別高分辨率的傳感器系統以足夠高的頻率輸出目標最小流速下的測量值。KRACHT與一個參數監測合作伙伴合作開發了一種專門針對齒輪式流量計需求的傳感器元件。這意味著可以在緊湊的安裝空間中檢測所需的頻率，并且掃描完全平滑。這種全面重新設計的齒輪式流量計，它可以在0.8mm²/s的粘度下測定0.3ml/min的體積流量，具有高精度、可靠性和再現性。

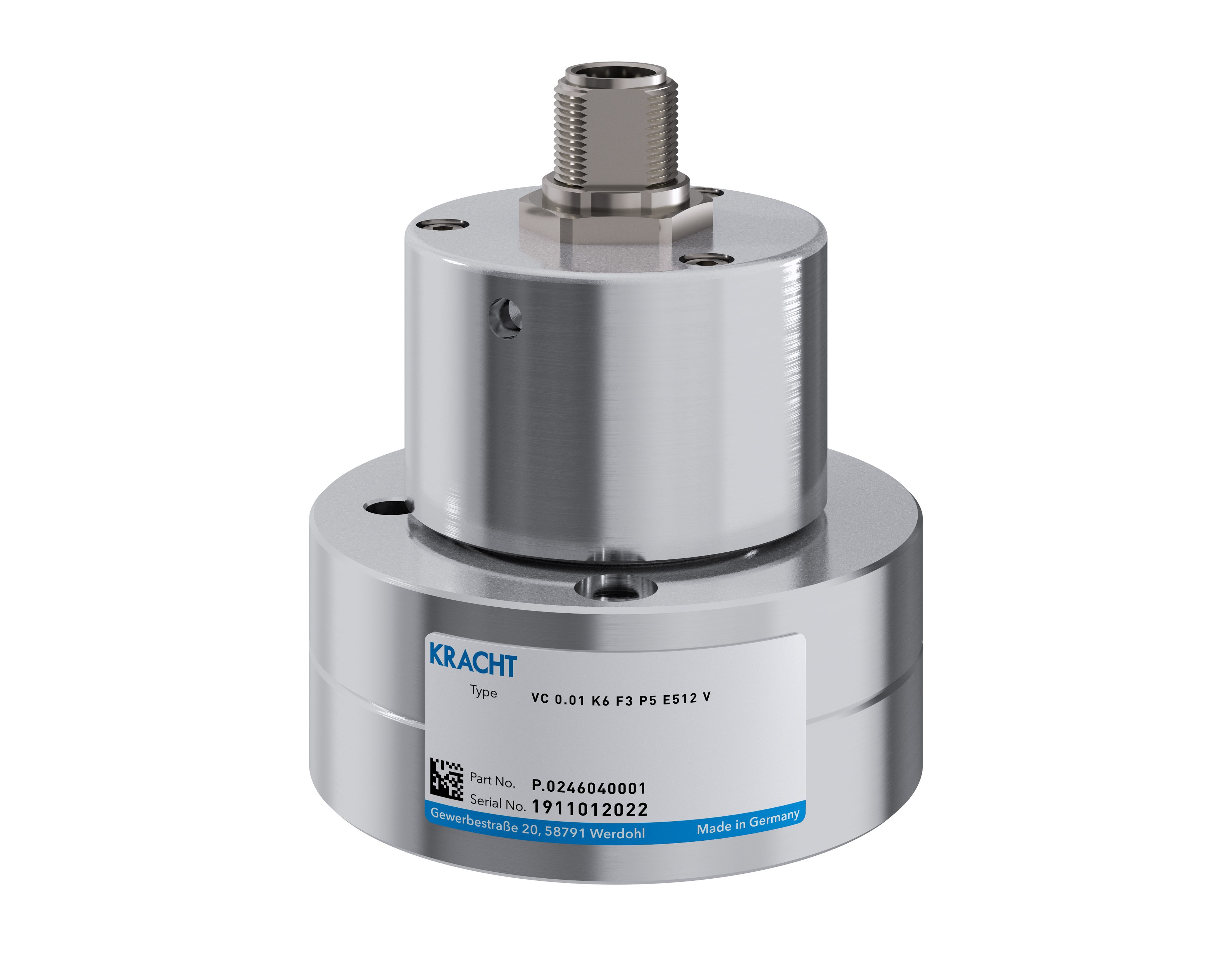

來自 KRACHT 的全球最小的齒輪流量計：可以對低至 0.3 ml/min 的體積流量進行高精度測定，并且適用于粘度低至 0.8 mm²/s 的介質。
來源： KRACHT GmbH
部件生產和組裝測試的極限
KRACHT在制造和組裝流量計時，在技術上達到了極限。例如，在制造過程中使用了專門用于該產品的專用生產機器。部件生產和組裝也在空調恒溫環境，并受到密切監控。即使最小的顆粒就可以對高精度測量儀器的裝配產生不利影響?？紤]到這一點，還設計了一個復雜的部件清潔過程，特別是裝配工作站。通過這種方式，制造商實現了最高可能的部件純度以及理想的組裝條件。例如，該過程包括專門為新測量儀器進一步開發的特殊超聲波清洗系統。

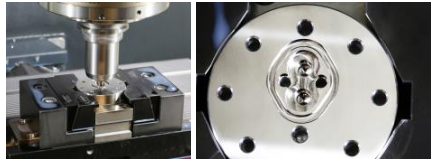

在生產和組裝流量計時，KRACHT 逼近了技術可行性的極限。因此在生產過程中使用了例如專用于這類產品的特殊生產機床。
來源： KRACHT GmbH
世界上最小的齒輪式流量計在專用高精細度的空氣過濾器打造的無塵環境特殊工作站組裝。穩定氣候條件下的特殊校準過程甚至可以補償最小的公差波動。每個單獨的裝置在高精度校準測試臺上進行最終檢查和校準，包括創建數字日志，用于低流速和低粘度。這就是KRACHT如何確保出廠的每一款機型都能明顯滿足高應用要求。
因此，KRACHT的微流量計不僅可以大大降低齒輪式流量計測量流體的下限。新設備還通過使用最新的注射技術對注射器進行測試，使測試臺經得起未來考驗。KRACHT首席戰略官Bernd Neidhardt表示：“贏得行業最佳獎向我們證明，我們的密集而復雜的開發工作已經取得了回報，我們可以提供一種令人興奮的、經得起未來考驗的產品，解決問題，而不是制造問題。”。
